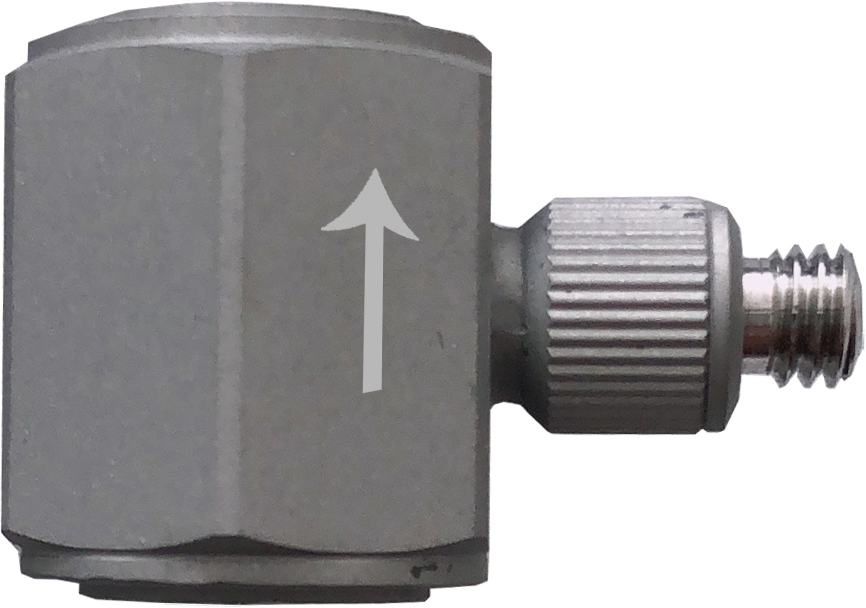

YDL系列力傳感器
2019/11/28
YDL系列壓電石英力傳感器可用于測量動態、短期靜態的振動和沖擊力；與激振器配合，能夠測量和控制激振力；與加速度、速度傳感器配合，可測量機械阻抗。
電荷輸出型力傳感器
型 號 | 靈敏度(pc/N) | 固有頻率（KHz） | 量程（KN） (壓縮/拉伸) | 線性度(%F·s) | 緣電阻 （Ω） | 殼體材料 | 外型尺寸 mm | 重量 (g) |
YDL-1H | ~4 | ≥40 | 5/1 | ≤1 | ≥1012 | 不銹鋼 | 六方對邊19 高14 | 22 |
YDL-2H | ~4 | ≥40 | 550/20 | ≤1 | ≥1012 | 不銹鋼 | A：34 B：11.5 H：10 | 22 |
YDL-3H | ~4 | ≥40 | 100 | ≤1 | ≥1012 | 不銹鋼 | A：46.6 B：20.5 H：10.7 | 22 |
YDL-4H | ~4 | ≥40 | 60 | ≤1 | ≥1012 | 不銹鋼 | A：30 B：12 H：11.3 | 22 |
YDL-5H | ~4 | ≥40 | 300 | ≤1 | ≥1012 | 不銹鋼 | A：70 B：26 H：15 | 22 |
電壓輸出型力傳感器
型 號 | 靈敏度(mV/N) | 量程（N） (單壓) | 下限頻率 （Hz） | 共振頻率 （kHz） | 分辨率 （mN） | 線性度(%) | 殼體材料 | 外型尺寸 mm | 重量 (g) |
YDL-50N | 100 | 50 | 1 | 60 | 6 | ≤1 | 不銹鋼 | 六方對邊18 高19 | 30 |
YDL-500N | 10 | 500 | 1 | 60 | 6 | ≤1 | 不銹鋼 | 六方對邊18 高19 | 30 |
